Introduzione verticale della pompa della turbina

Una pompa verticale della turbina è una pompa centrifuga speciale destinata per ricavare l'acqua da un bacino idrico o da un pozzo che è metropolitana profonda. È uno dei due tipi principali di pompe della turbina e si riferisce a a volte come pompa della pompa della turbina della trasmissione meccanica o della turbina del pozzo profondo.

I due tipi principali di pompe della turbina sono pompe sommergibili della turbina e pompe verticali della turbina. Mentre il motore elettrico in una pompa sommergibile è posizionato underwater alla base della pompa, il motore in una pompa verticale della turbina è posizionato sopra terra e si è collegato tramite un'asse verticale alle ventole alla base della pompa.

Tuttavia, la parola «turbina» nel nome della pompa è in qualche modo inadeguata perché questo tipo di pompa non ha nulla fare con una turbina. Applicazioni

La pompa verticale della turbina soprattutto è utilizzata nei casi in cui una pompa sommergibile non può essere utilizzata perché il flusso supera la gamma di turbine. Questi tipi di pompe inoltre sono usati per fornire l'acqua ai comuni che dipendono da acqua sotterranea invece di acqua di superficie ed all'acqua del fuoco del rifornimento ed all'acqua di trucco per gli impianti industriali.

Come funziona

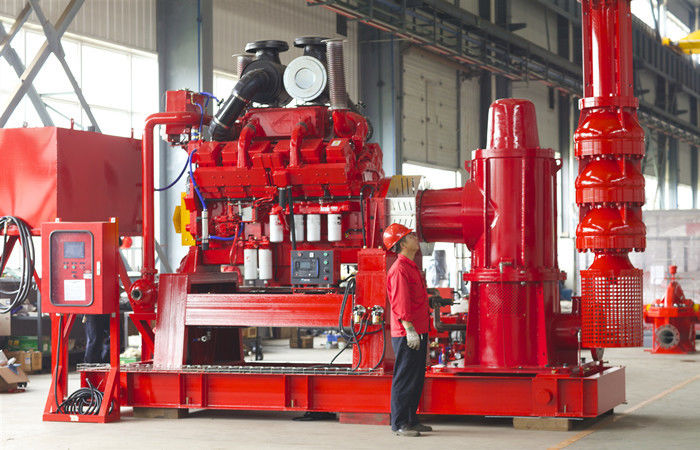

La pompa verticale della turbina è guidata normalmente da un motore asincrono elettrico di CA o da un motore diesel via un azionamento ad angolo retto. L'estremità della pompa consiste di una ventola girante che si unisce ad un'asse e guida l'acqua di pozzo in un'intelaiatura del diffusore conosciuta come una ciotola.

Le pompe con le disposizioni a più stadi utilizzano parecchie ventole su una singola asse per generare ad alta pressione che sarebbe richiesto per l'acqua di pompaggio dai pozzi più profondi o dove ad alta pressione (testa) è richiesto al livello del suolo.

Una pompa verticale della turbina funziona quando l'acqua viene tramite la pompa dal fondo tramite un dispositivo a campana conosciuto come una campana di aspirazione. L'acqua poi entra nella ventola della prima fase, che aumenta la velocità dell'acqua. L'acqua poi entra nel diffusore che riveste direttamente sopra la ventola, in cui l'energia di alta velocità è trasformata in alta pressione. Il diffusore che riveste anche guida il liquido nella ventola seguente situata direttamente sopra l'intelaiatura del diffusore. Il processo accende attraverso tutte le fasi nella pompa.

Dopo avere lasciato l'intelaiatura del diffusore, l'acqua passa in un tubo di colonna verticale ed aumenta verso la superficie. L'albero rotante all'interno della colonna propped ad intervalli di 3 - 5 piedi facendo uso delle boccole della manica che sono messe all'interno della colonna e sono lubrificati dall'acqua mentre si muove dopo loro. La pompa inoltre ha una testa di scarico alla superficie che permette che il flusso cambi la direzione verso il tubo di scarico. Un montante che sta l'alto motore di corrente alternata di spinta misura sopra la testa dello scarico della pompa.
